TS-SU60型ローラーコンベヤの詳細

　

　

　

　

SU6015型

　

ステンレス製

TS-SU60型

フレーム負荷能力表
機長	負荷能力(kgf)
機長	集中荷重	等分布荷重
1.0m	410	830
1.5m	270	430
2.0m	150	240
3.0m	60	100

ストレートコンベヤ
ローラー幅			100W	200W	300W	400W	500W	600W	700W	800W	900W	1000W
製品重量㎏	Ｐ75	1.0m	10	14	17	20	24	27	31	34	37	41
		1.5m	16	21	26	31	36	42	47	52	57	62
		2.0m	21	28	35	42	49	56	63	70	77	84
		3.0m	31	42	52	62	72	83	93	103	113	124
	Ｐ100	1.0m	9	12	14	17	20	22	25	28	30	33
		1.5m	14	18	21	25	29	33	37	41	45	49
		2.0m	18	23	29	34	39	45	50	55	60	66
		3.0m	27	35	43	50	58	66	74	82	89	97
	Ｐ150	1.0m	8	10	12	13	15	17	19	21	23	25
		1.5m	11	14	17	20	22	25	28	31	33	36
		2.0m	15	19	22	26	29	33	37	40	44	47
		3.0m	22	28	33	39	44	49	55	60	66	71

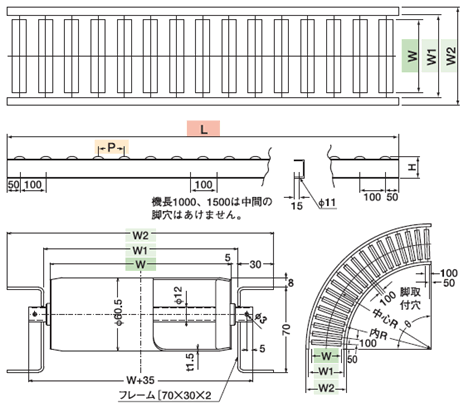

フレーム内幅Ｗ1			110	210	310	410	510	610	710	810	910	1010
フレーム外幅Ｗ2			170	270	370	470	570	670	770	870	970	1070
ローラー1本の重量kg			0.44	0.69	0.93	1.17	1.41	1.65	1.90	2.14	2.38	2.62
ローラー1本の耐荷重kgf			100	100	100	100	80	65	55	50	45	40

カーブコンベヤ90°-内Ｒ900
製品重量㎏	ピッチ	ローラー本数	100W	200W	300W	400W	500W	600W	700W	800W	900W	1000
	75	22	20	26	32	38	44	50	57	64	70	76
	100	17	18	22	27	32	37	42	47	55	61	66
	150	12	15	19	23	26	30	34	38	42	46	50

オールステンレス(SUS304）製です。
ローラー径はΦ60.5です。
ローラー肉厚は1.5㎜です。
中荷重品搬送に適しています。
耐水、耐蝕性に優れていますので薬品関係に適しています。
標準ローラー幅は100㎜から50㎜とびに1000㎜迄。
Φ12パイプシャフトを使用しています。
（ローラー材質等の仕様は各種ローラーを参照して下さい。

　

　

　

　

　

　

　
